Laser Components: 360°-Laser zur Rohr-Inspektion

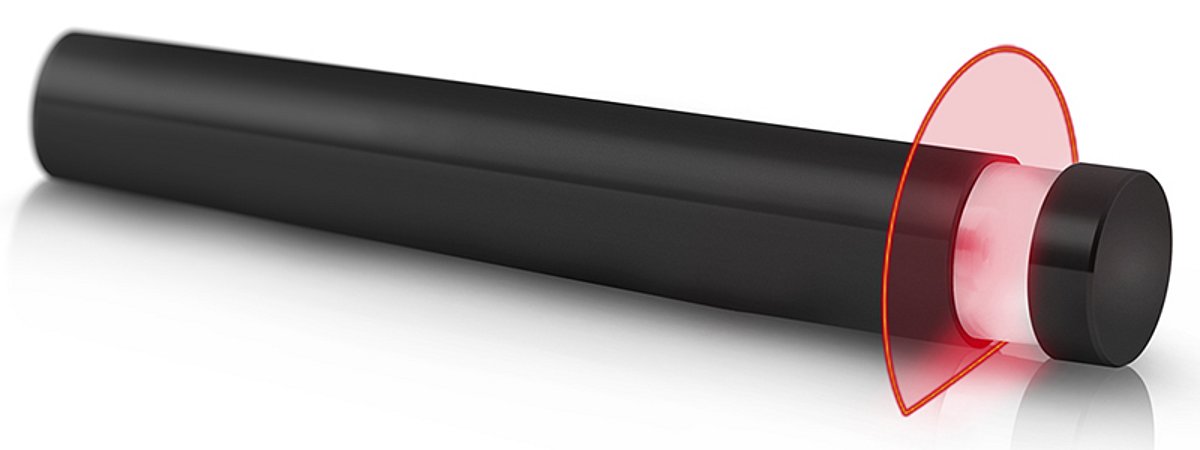

Mit dem Lasermodul Flexpoint Radial von Laser Components lassen sich Innenseiten von Rohren exakt vermessen und Unregelmäßigkeiten bis zu 50 µm erkennen. Ungenaue Messungen an der Außenseite gehören damit der Vergangenheit an.
Der feine, ringförmige Strahl des Lasermoduls von Laser Components weist eine Homogenität von 80 Prozent auf und erreicht bei einer Wellenlänge von 660 nm eine Ausgangsleistung von 50 mW. Das Laserlicht wird im Modul auf einen kegelförmigen Spiegel gelenkt und dort gleichmäßig in einem Winkel von 360° reflektiert. So kommt das platzsparende Lasermodul ohne rotierende Elemente aus, die es anfällig für Störungen machen würden. Der Fokus der Laserlinie wird werksmäßig an die Bedürfnisse der Kundenanwendung angepasst.
Flexpoint Radial wurde in enger Zusammenarbeit mit der MSG Maschinenbau GmbH entwickelt, um die Inspektion von Hochdruckpipelines zu erleichtern. Damit sie den immensen Beanspruchungen des täglichen Betriebs standhalten, müssen die Röhren einen perfekt runden Querschnitt haben. Bisher ließ sich das nur durch ungenaue Messungen an der Außenseite ermitteln. Mit dem Ringlasermodul können Vermessungsgeräte ein detailgetreues 3D-Modell der Rohrinnenseite erstellen, sodass präzise Messungen möglich werden.
